All building projects have different, individual requirements. With every new project, developers and architects have to grapple with the specific structural requirements and choose the sliding door with the best combination of performance and functions. When developing our Schüco Design sliding doors, we have therefore focused on the following areas in particular.

모든 건축 프로젝트는 서로 다른 개별 요구사항을 가지고 있습니다. 새로운 프로젝트에서 개발자와 건축가는 특정한 구조적 요구 사항을 해결하고 최고의 성능과 최선의 기능적 요소의 조합으로 슬라이딩 시스템을 선택해야 합니다.

ASE80.HI

ASE60

ASE67.PD

ASS80FD.HI

ASE80.HI

ASE60

ASE67.PD

ASS80FD.HI

ASE80.HI

Size

Vent Width : 3500mm
Vent Height : 3500mm
Vent Maximum Weight : 350kg(Standard Slide), 500kg(Life Up Slide)
Glass Thickness : 28-60mm (24T 소방관 진입창 적용 불가능)

Thermal

28T (6XTN145II + 16Ar + 6CL) : 1.387W/m2k / 기밀성능 0.00m3/hm2

32T (8XTN145II + 16Ar + 8CL) : 1.357W/m2k / 기밀성능 0.00m3/hm2

43T (8XTN 145II + 16Ar + 8CL) : 1.357W/m2k / 기밀성능 0.00m3/hm2

47T (5XTN145II + 16Ar +5CL+16Ar+5PLAONE) : 0.891W/m2k / 기밀성능 0.00m3/hm2

Sound Insulation

43dB

Opening Type

Standard Slide Single Track / Double Track / Triple Track / Coner Track
* Single Track을 제외한 타입은 방충망 설치에 제약이 있을 수 있습니다.
* 모든 타입이 양개 오픈 가능합니다.
*외부 시건 가능합니다.
Lift Up Slide Single Track / Double Track / Triple Track / Coner Track
* Single Track을 제외한 타입은 방충망 설치에 제약이 있을 수 있습니다.
* 모든 타입이 양개 오픈 가능합니다.
*외부 시건 가능합니다.
Design Line -중간바가 얇은 대신 구보 보강대가 중간바 전후면에 부착되는 타입입니다.
-Standard Slide, Lift Up Slide 모두 사용 가능합니다.
-Triple Track의 경우 Standard Slide 타입만 가능합니다.
*보강대 두께에 따라 모든 타입 방충망 설치에 제약이 있습니다.

System basic depth

80 mm

Max. vent width

3500 mm

Max. vent height

3500 mm

Max. vent weight

500kg

Min. Face with

40mm

Max. glass
/panelthickness

60mm

Uf value of Frame (>)

1.4 W(m2.K)

Uf value of window (>)

0.99W(m2.K)

Burglar resistance

Up to RC2

Max. Sound reduction
index

45db(A)

ASE80.HI

ASE60

ASE67.PD

ASS80FD.HI

ASE60

Size

Vent Width : 3500mm
Vent Height : 3500mm
Vent Maximum Weight : 350kg(Standard Slide), 500kg(Life Up Slide)
Glass Thickness : 24-60mm

Thermal

28T

47T (시험 성적서 없음)

Sound Insulation

41dB

Opening Type

Standard Slide Single Track / Double Track / Triple Track / Coner Track
* Single Track을 제외한 타입은 방충망 설치에 제약이 있을 수 있습니다.
* 모든 타입이 양개 오픈 가능합니다.

Lift Up Slide Single Track / Double Track / Triple Track / Coner Track
* Single Track을 제외한 타입은 방충망 설치에 제약이 있을 수 있습니다.
* 모든 타입이 양개 오픈 가능합니다.

Design Line -중간바가 얇은 대신 구보 보강대가 중간바 전후면에 부착되는 타입입니다.
-Standard Slide, Lift Up Slide 모두 사용 가능합니다.
-Triple Track의 경우 Standard Slide 타입만 가능합니다.
*보강대 두께에 따라 모든 타입 방충망 설치에 제약이 있습니다.

System basic depth

60mm

Max. vent width

3500 mm

Max. vent height

3500 mm

Max. vent weight

500kg

Min. Face with

40mm

Max. glass
/panelthickness

40mm

Uf value of Frame

1.8W/(m2 . K)

Uf value of window

1.1W/(m2 . K)

Burglar resistance

Up to RC2

ASE80.HI

ASE60

ASE67.PD

ASS80FD.HI

ASE67.PD

Size

Vent Width : 3200mm
Vent Height : 3000mm
Vent Maximum Weight : 400kg
Glass Thickness : 24-49mm

Thermal

28T (시험 성적서 없음)

47T (5XTN145II + 16Ar + 5CL + 16Ar + 5ONEII) : 1.195W / m2k / 기밀성능 0.14m3 / hm2

Sound Insulation

41dB

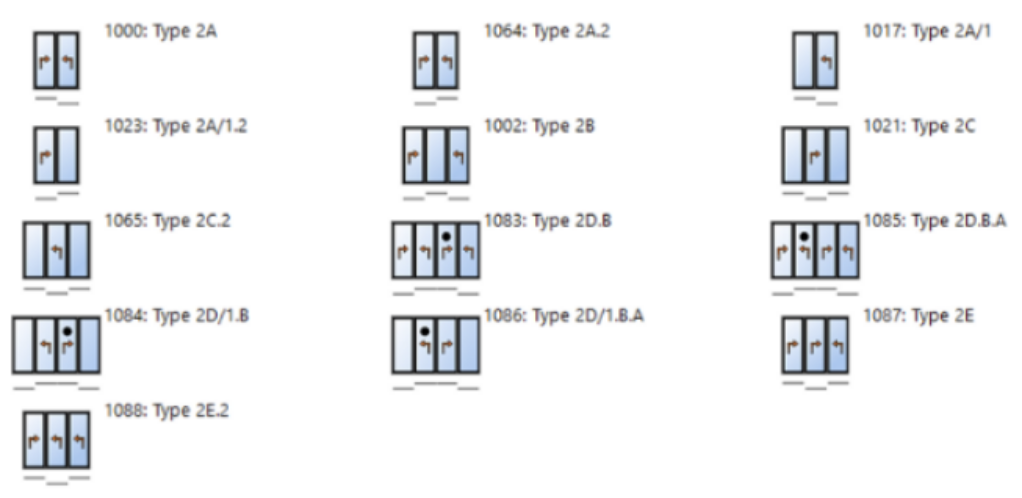

Opening Type

Only Standard Type만 지원합니다.(LS불가)

외부 방충망으로만 지원 가능합니다.

프레임 매립형이기 때문에 시공 협의가 충분히 이뤄져야 합니다.

Interlock Bar가 정면 기준 얇은 대신 전후면 Cover profile 등으로 Depth가 있는 타입이니 참고 바랍니다.

중간바(Mulion) 없는 타입입니다. FIX 부분 분할이 불가능합니다.

Min. vent height

2000 mm

Max. vent height

3000 mm

Min. -max. vent height

2000…3000 mm

Min. vent width

1000mm

Max. vent width

3200mm

Min.-max. vent width

1000…3200mm

Min. Face with of
interlocking section

31mm

Min. System Basic depth

177mm

Min. -max. system
Basic depth

177…267mm

Uw value of window

1W/(m2 . K)

Max. Sound reduction
Index Rwp

46 dB(A)

Watertightness

Class 9A

Burglar resistance

Up to RC2

Operating type

Manual

Max. vent weight

Manual

Min. Face with

31mm

Max. glass
/panelthickness

49mm

Total basic depth

177mm

Width of vent frame

67mm

Proof of durability

DIN EN 12400. Class 3

Air permeability

Class 4

Wind resistanfce
deflection

Class C3

Wind load resistanfce

Class C3

Security glazing

Yes

CE marking

Yes

Colour-independent

Yes

ASE80.HI

ASE60

ASE67.PD

ASS80FD.HI

Size

Vent Maximum Width : 1200mm
ent Maximun Height : 3000mm
Vent Maximum Area : 3.6m2
Vent Maximum Weight : 100kg
Unit Maximum width : 16800mm
Glass Thickness : 28-60mm(24T 소방관 진입창 적용 불가능)

Thermal

28T (6XTN145II + 16Ar + 6CL) : 시험 성적 진행중

47T (5SKN154II + 16Ar + 5CL(HS) + 16Ar + 5ONE)

Sound Insulation

47dB(A) (슈코 홈페이지 기준)

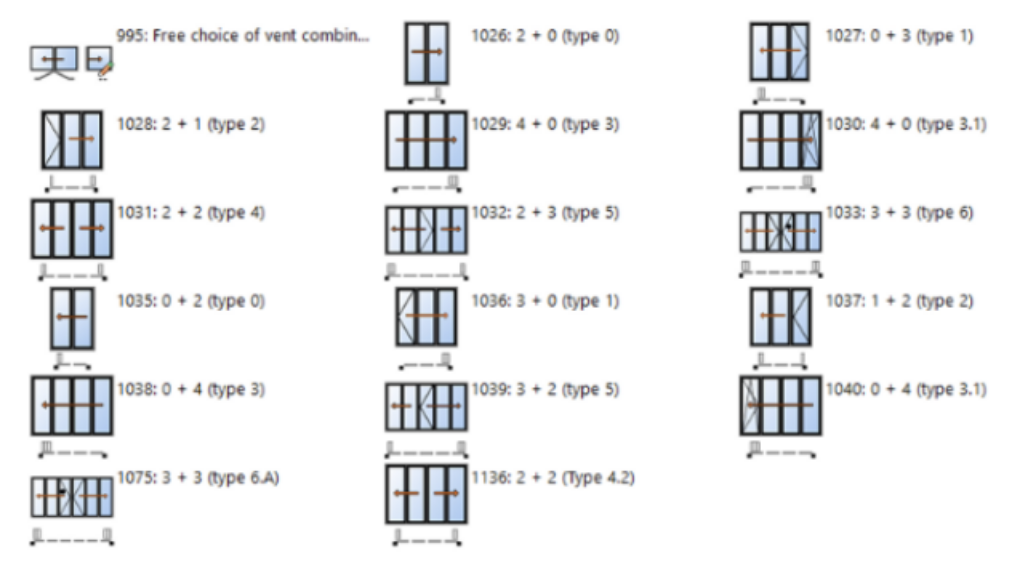

Opening Type

Inward, Outward 상관없이 10분할 내에서 다양한 오픈 옵션 제공

Coner Folding은 설계 협의

System basic depth

80 mm

Max. vent width

1200 mm

Max. vent height

3000 mm

Max. vent weight

100kg

Min. Face with

112mm

Max. glass
/panelthickness

53mm

Uf value of Frame (>)

1.7 W(m2.K)

Uf value of window (>)

1.3 W(m2.K)

Burglar resistance

Up to RC2

Max. Sound reduction
index

47dB(A)
